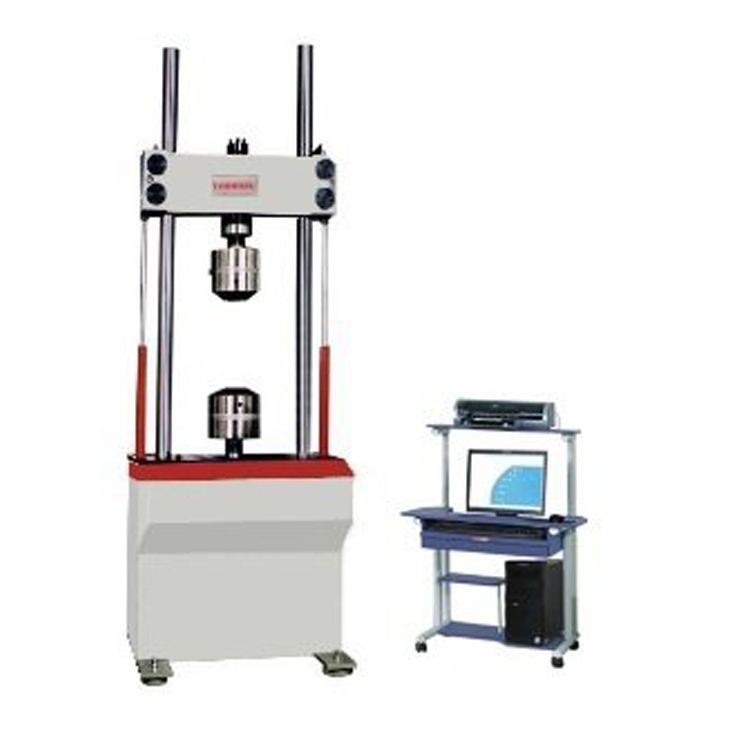

جهاز اختبار الهيدروليكي وآلة اختبار الكسر

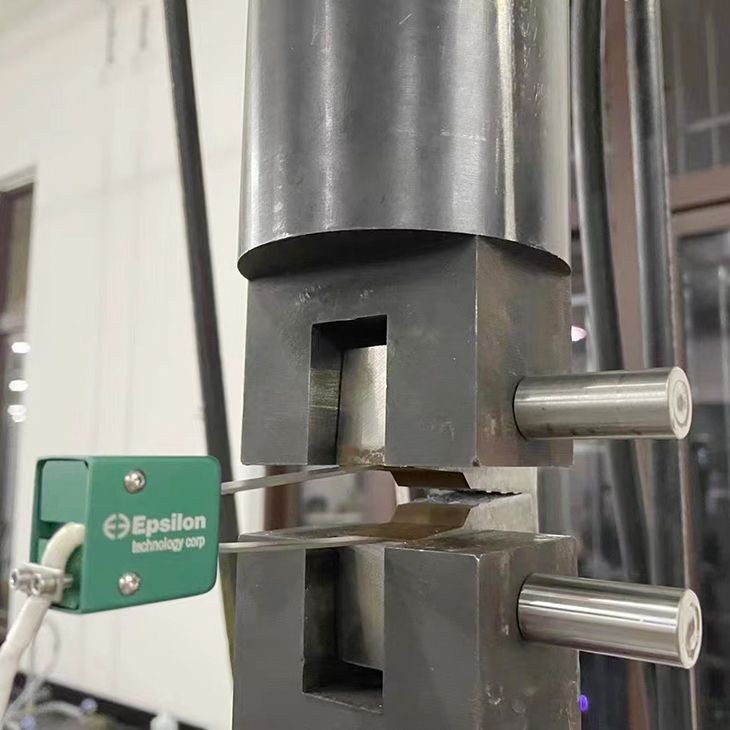

لا يمكن لنظام الاختبار إجراء اختبارات التعب الديناميكية العالية والمنخفضة فقط ، واختبارات التعب التي تسيطر عليها البرنامج ، ولكن أيضًا الاختبارات الثابتة تحت معدل ثابت ، وسلالة ثابتة ، والتحكم المستمر في الإجهاد ، واختبارات الأداء الميكانيكية التقليدية المختلفة. يمكن أيضًا إجراء اختبارات ميكانيكا الكسر ، ويمكن إجراء عمر التعب ، وانتشار الكراك ، واختبار أداء صلابة الكسر للمواد أو المكونات في نطاق واسع ، وتقييم السلامة للعينات الفعلية ، ويمكن إجراء محاكاة حالة العمل. من خلال استبدال المرفقات ، يمكن أيضًا إجراء اختبارات الأداء الميكانيكية الثابتة لقطع الأجزاء الهيكلية المختلفة والمكونات والتجميعات. لذلك ، فإنه يتمتع بمزايا لا تضاهى لأي نوع آخر من آلة الاختبار ، وهي أكثر معدات اختبار المواد احتراما في مجال أبحاث ميكانيكا التعب الدولي.



21 ميجابكسل ، 40 لتر/دقيقة محطة مضخة مضخة الضغط الثابتة (مصدر الزيت): مجموعة واحدة ؛

DL900 نظام التحكم الرقمي الكامل المؤازرة: مجموعة واحدة ؛

Winquick أحادي القناة الديناميكية وبرامج الاختبار الثابت: مجموعة واحدة ؛

جسم المقطع القسري: مجموعة واحدة ؛

وحدة التبريد: 1 مجموعة

الكمبيوتر والطابعة: 1 مجموعة ؛

الأنابيب ، والملحقات ، والأدوات ، وما إلى ذلك: مجموعة واحدة ؛



أقصى قوة اختبار ديناميكية وثابتة: ± 100kn ؛

نطاق قياس فعال: 2 ٪ - 100 ٪ FS بغض النظر عن العملية برمتها ؛

قوة اختبار ثابت تشير إلى دقة القيمة: أقل من ± {{0}}. 5 ٪ ؛ قوة الاختبار الديناميكية التي تشير إلى دقة القيمة: أقل من ± 1.0 ٪ ؛

متوسط ​​تقلب الحمل لقوة الاختبار: أقل من ± 1 ٪ ؛

تقلب الحمل الديناميكي لقوة الاختبار: أقل من ± 2 ٪ ؛

2. 2 وحدة الإزاحة:

الحد الأقصى للإزاحة للنظام: لا يقل عن ± 50 مم (الدماغ الإجمالي لا يقل عن 100 مم) ؛

دقة القيمة الديناميكية وثابتة: ± 0. 5 ٪ fs ؛

2.3 مؤشرات المشغل:

السكتة الدماغية الفعالة للمشغل: لا يقل عن ± 50 مم (إجمالي السكتة الدماغية لا يقل عن 100 مم) ؛

أقصى ضغط عمل: 21mpa ؛

أقصى قوة اختبار ± 100kn ؛

اتصال الحافة الأمامية ، مثبتة تحت الجدول

2.4 اختبار تردد: 0. 1-50 Hz ؛

2.5 أشكال موجة الاختبار الرئيسية: موجة جيبية ، موجة مربعة ، موجة مثلث ، موجة منحدر ، نصف ، نصف تريانث ، أشكال موجية مختلفة.

2.6 ضغط السحب على صفر هيدروليكي قسري الإسفين لاعبا اساسيا

يمكن ضبط قوة التثبيت ؛

نطاق التثبيط العينة: فكي التثبيت العينة المسطح: 0-7 mm ، 7-14 mm ، 1 زوج لكل منهما ؛ الفكين المستديرة لعينة التثبيت: φ 5- φ10mm ، φ 10- φ16mm ، 1 زوج لكل ؛

مع رهن التعديل الإجهاد.

2.7 الضغط وغيرها من ملحقات الاختبار:

قطر φ80mm ؛

مصمم للاستخدام مع الخنازير الهيدروليكية.

يمكن إجراء إكسسوارات اختبار مختلفة (خيارات) وفقًا لمتطلبات المستخدم ؛

2.8 معلمات مصدر زيت الضغط الثابت:

يتبنى مصدر زيت الضغط الثابت بنية موازية للمضخات المزدوجة ، والتي يمكن التحكم فيها بشكل مستقل ، مع انخفاض استهلاك الطاقة وانخفاض الضوضاء ؛

الضغط: 21mpa ؛

التدفق: 40L/دقيقة ؛

السلطة: 380V 15kw

الحجم الصافي لخزان الوقود هو 230 لتر.

2.9 المؤشرات الرئيسية لوحدة التحكم

يعتمد نظام التحكم الرقمي الرقمي الكامل DL900 ؛

تم استخدام برنامج Winquick أحادي القناة ديناميكية وثابتة.

يعتمد نظام التحكم 900 معالج واجهة AMD520 ومعالج التحكم في DSP Bit DSP ، ونظام تشغيل البرمجيات Win7.

تردد مولد الدالة: 0. 01-300 Hz.

وضع التحكم: الإزاحة ، التحميل ، سلالة ثلاثة أوضاع تحكم ، يمكن تبديل كل وضع تحكم بحرية وسلاسة.

شكل مولد الوظيفة: موجة جيبية ، موجة مثلث ، موجة مربعة ، موجة Sawtooth ، الموجة الرتيبة (الموجة المنحدرة) وموجة شبه منحرف ، إلخ.

إمدادات الطاقة: 220 فولت ، وليس أعلى من 2 كيلوواط ؛

تحتوي وحدة التكييف على أوضاع التحكم في الحلقة المغلقة مثل الإزاحة والقوة والتشوه ، ويمكن تبديل وضع التحكم بسلاسة ؛

القيمة النموذجية لدقة التحكم الثابت أفضل من 0. 5 ٪ FS ، والقيمة النموذجية لدقة التحكم الديناميكي أفضل من 1 ٪ FS ؛

مزود ببرامج الاختبار الصينية ، وملفات تكوين الاختبار ، وتقارير الاختبار ، وملفات المعايرة ، وما إلى ذلك مع حماية الكتابة ؛

واجهة برامج بسيطة وأنيقة ، عرض في الوقت الفعلي لمنحنيات الاختبار ، مثل منحنى الإزاحة الزمنية ، منحنى تحميل الوقت ، منحنى تحميل الإزاحة إلخ.

مع إعدادات حماية الاختبار ، يمكن ضبط حماية الحد العلوي والسفلي ، الحماية من الخط العلوي والسفلي بحرية ؛

يقوم تلقائيًا بتسجيل بيانات الاختبار ، والذبذبات الرقمية ، ودالة الفولتميتر الرقمية.

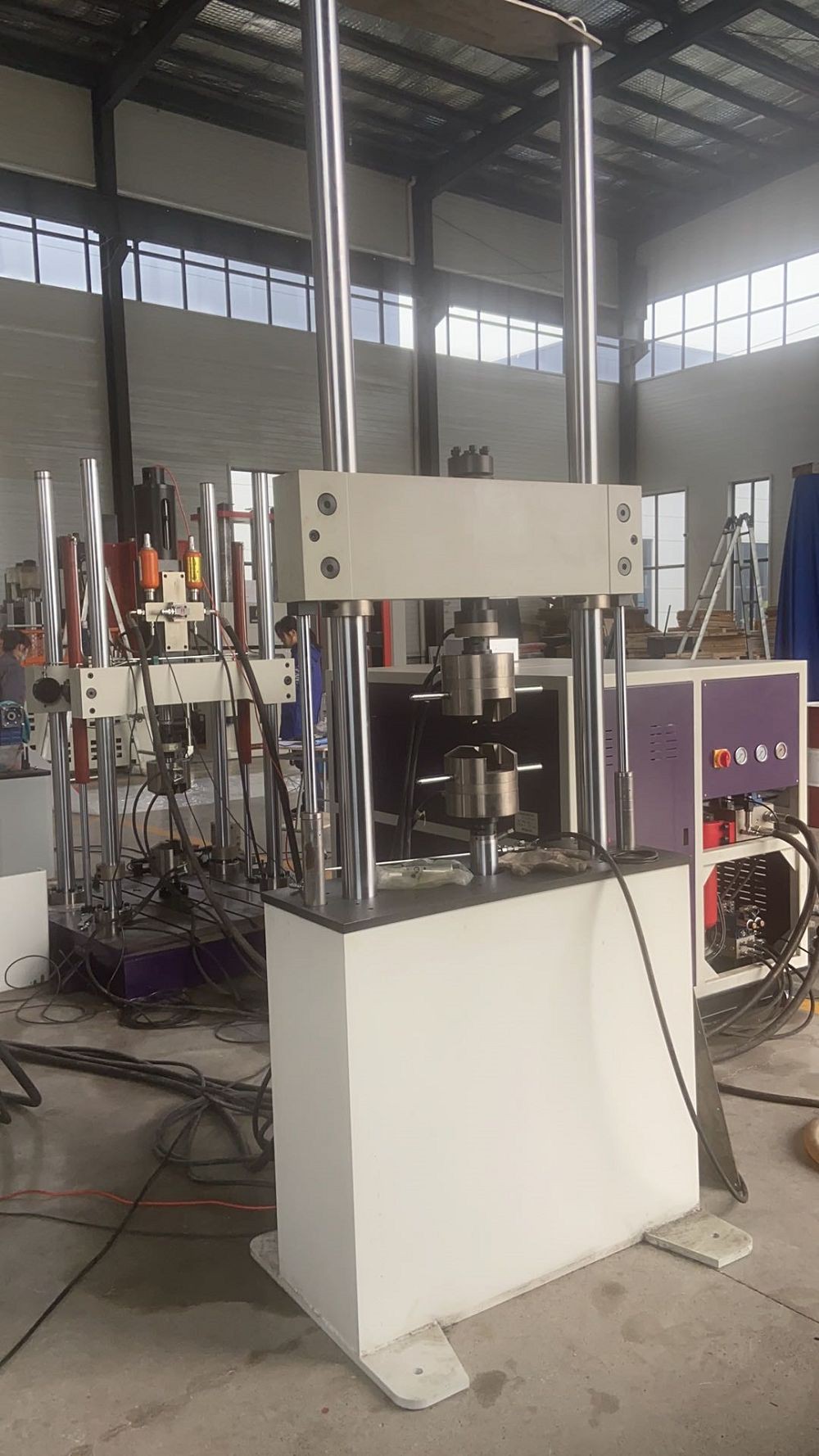

2.10 معلمات الإطار المضيف

الأبعاد: حوالي 1180 مم × 690 مم × 2300 مم (الطول × العرض × الارتفاع) ؛

مسافة Lcenter بين الأعمدة: 580mm ؛

lmaximum مساحة اختبار قابلة للضبط: لا تقل عن 800 ملم ؛

العمود مطلي بالكروم الصلب والصقل

Lupper Beam: الرفع الهيدروليكي ، القفل الهيدروليكي

الوزن ltotal: حوالي 1550 كجم ؛
