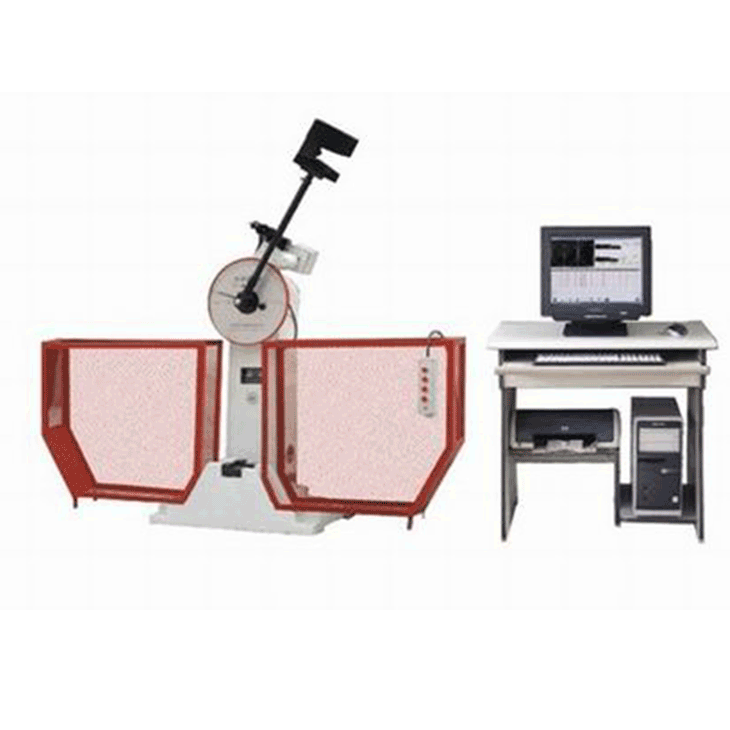

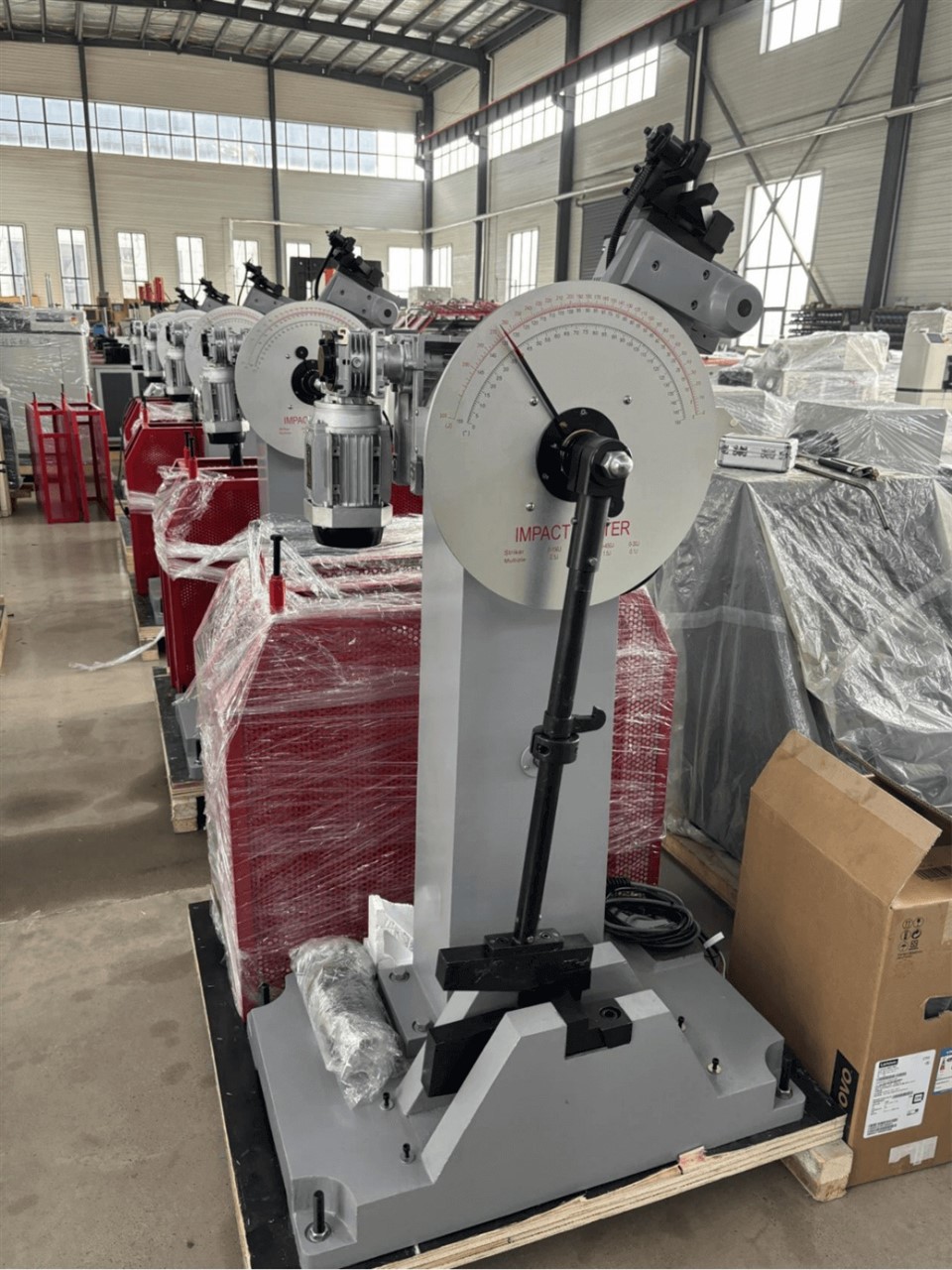

آلة اختبار تأثير البندول تشاربي

النموذج والسعر:

لا.	نموذج	مقدمة المنتج	FCA فuotationسعر الوحدة	صورة
1	JB-300Bشاربي آلة اختبار تأثير البندول	1. مقدمة:يتم اختبار صلابة المواد المعدنية وفقًا للمعايير الوطنية GB/T229 "طريقة اختبار تأثير Charpy Notch للمعادن" و GB/T3808-2018 "فحص آلات اختبار تأثير البندول". يظهر مؤشر الاتصال الهاتفي ، بنية بسيطة. واحد كبير وواحد من البندول يأتي قياسي. 2. المعلمات الفنية: 1. تأثير الطاقة: 300J (البندول الكبير)/150J (البندول الصغير) 2. زاوية ما قبل رفع البندول: 150 درجة 3. سرعة التأثير: 5.2m/s 4. 5. فيليه الفك: R1-1.5mm 6. 7. مواصفات العينة: 55 × 10 × 10	2480دولار أمريكي



اختبار صarameters

البند: JBW-300B

لحظة البندول الكبيرة n · m: 160.7696

لحظة البندول الصغيرة n · m: 80.3848

سرعة التأثير: 5.24m/s

السندان سبعة: 40mm

دائرة نصف قطر فيليه السندان: R1-1.5mm

زاوية الميل السندان: 11 درجة ± 1 درجة

Impact Edge Angle: 30 درجة ± 1 درجة

دائرة نصف قطر انحناء شفرة التأثير

2mm Impact Blade: 2mm-2.5mm

شفرة التأثير 8mm (اختياري): 8 مم ± 0.05 مم

8mm تأثير الكتف دائرة نصف قطرها: 0.1mm-1mm

عرض شفرة التأثير 8mm: 4 مم ± 0.05 ملم

تأثير سكين التأثير: 16 مم

تلبية مواصفات العينة (مم):

10 × 10 × 55 مم ، 10 × 7.5 × 55 مم ،

10 × 5 × 55 مم ، 10 × 2.5 × 55 مم

3. اختبار المنتج المعايير:

◆ GB/T 2611-2007 "آلات الاختبار - المتطلبات التقنية العامة"

◆ JB/T 7406.1-1994 "آلة اختبار المواد لمصطلحات الآلات"

◆ GB/T 3808-2010 "فحص آلة اختبار تأثير البندول"

◆ GB/T 229-2020 "مواد معدنية تشاربي بندول طريقة اختبار التأثير"

◆ JJG 145-2007 "آلة اختبار تأثير البندول"

◆ ISO 148: 1998 "اختبار تأثير البندول المعدني"

◆ ASTM E23-07A "طرق الاختبار القياسية لاختبار تأثير الشريط المستحضر للمواد المعدنية"

◆ GB/T 18658-2002 "عينة قياسية Charpy V لفحص آلة اختبار تأثير البندول"

◆ JB/T 6147-2007 "المتطلبات الفنية للتغليف وعلامات التعبئة والتغليف وتخزين ونقل آلات الاختبار"

◆ ISO14556: 2000 "STEEEL-Charpy V-Notch Pendnlum Impact Test-instvisty Method"

◆ GB/T19748-2005 "طريقة الاختبار المعدنية لاختبار تأثير البندول المعدني من فئة V-notch"



4.أداءDascription

◆ الإطار الرئيسي والقاعدة كلاهما مصنوعان من بنية المصبوب ، مع صلابة واستقرار شاملة عالية. الطاقة التي يمتصها الجسم صغيرة ، ونتائج القياس أقرب إلى العمل الفعلي الممتص للعينة.

◆ تعتمد الماكينة الرئيسية تصميمًا عالي الصلابة ، وتم تحليل كل مكونات حاملة للقوة وتصميمه بواسطة عنصر محدود ، وتم معالجته واختباره الدقيق ؛

◆ يعالج مركز التصنيع فتحات الحاملة الأمامية والخلفية ومواقف تثبيت السندان في وقت واحد للتأكد من أن فتحات تحمل الأمامي والخلفية متماثلة والمسافة من محور محور التوازن إلى النقطة المذهلة دقيقة ؛

◆ يتم دعم عمود البندول الرئيسي من خلال المحامل المزدوجة الأمامية والخلفية ، مع توزيع الحمل المعقول ، مما يقلل من الاهتزاز الجانبي للبندول أثناء التأثير ؛

◆ القوى الموجودة على المحامل الأمامية والخلفية لعمود التوازن متوازنة ، مما يقلل من الاحتكاك ويقلل من الأضرار التي لحقت بالمحامل ؛

◆ المحامل المستوردة عالية الدقة مع احتكاك منخفض ومقاومة التأثير والحياة الطويلة ؛

◆ قضيب التأرجح عبارة عن أنبوب سلس سميك مع صلابة عالية ولا تشوه ، مما يقلل من امتصاص الطاقة ؛

◆ تم تصميم الجسم المستدير للبندول بدقة مع برامج ثلاثية الأبعاد ولديها مركز دقيق من الثقل ؛ بنيته الدائرية يقلل بشكل فعال من فقدان طاقة مقاومة الهواء أثناء التأثير ؛

◆ يتكون شفرة التأثير من مواد خاصة ، مع صلابة عالية ، تشوه صغير ومقاومة التأثير ؛

◆ يمكن تجهيزه بمواصفات اثنين من شفرات التأثير ، 2 مم و 8 ملم (اختر واحدة) ، ويتم إصلاح شفرة التأثير عن طريق ضغط المسمار ، مما يجعل الاستبدال بسيطًا ومريحًا ؛

◆ تتم معالجة عينة السندان (فك دعم العينة) بمواد خاصة وتكنولوجيا خاصة لضمان أن تكون الحافة قوية ومقولة ، والتحولات المظلة في الطائرة والقوس مقاومة للأثر ومقاومة للارتداء ؛

◆ باستخدام القابض الكهرومغناطيسي الذي ينتج عنه إدخال التكنولوجيا الأجنبية المتقدمة ، يمكنه الانخراط والانفصال بسرعة دون الانزلاق ؛

◆ يتم إجراء التحكم في التشغيل من خلال نظام PLC ، والذي يتحكم تلقائيًا في عملية الاختبار بأكملها لرفع البندول ، وتعليق البندول ، وتؤثر على البندول. العملية موثوقة ويتم تقليل معدل الفشل الكهربائي إلى حد كبير ؛

◆ يتم التحكم في البندول بواسطة PLC بزاوية مسبق ، مع وضع دقيق ولا يتغير أبدًا ، مما يضمن طاقة التأثير الأولي الثابت ؛

◆ يتبنى جهاز المعلق البندول آلية عازلة ، والبندول المعلق مستقر وخالي من الاهتزاز ، وتجنب التأثير والأضرار التي لحقت بآلية البندول المعلقة ؛

◆ يتخلص محرك الأقراص الكهربائي من التأثير بشكل نظيف ، مما يضمن عدم تأثر طاقة التأثير الأولية والسرعة الأولية ؛

◆ بعد اكتمال التأثير ، يتم استخدام الطاقة المتبقية لتعليق البندول تلقائيًا مرة أخرى للتحضير للتأثير التالي وتحسين كفاءة العمل ؛

◆ يمكن ضبط مستوى الطاقة الأولي عن طريق استبدال البندول ويمكن توسيع نطاق الاستخدام ؛

◆ يمكن تشغيله من خلال واجهة الحواسيب الصغيرة أو مربع التحكم اليدوي ؛

◆ من خلال المشفر الكهروضوئي العالي الدقة لاختبار الزاوية بدقة ، يحسب الكمبيوتر طاقة امتصاص التأثير ، مما يحسن بشكل كبير من دقة اختبار الطاقة ؛

◆ طريقتان عرض للطاقة: DIAL وشاشة الحواسيب الصغيرة ، يمكن مقارنة النتائج مع بعضها البعض ؛

◆ تم تصميم البرنامج مع وظيفة المعايرة التلقائية ، والتي يمكن أن تختبر فقدان الطاقة فقدان الطاقة وفقدان طاقة مقاومة الهواء ؛

◆ مزود بآلية إخراج العينة التلقائية. بعد اكتمال التأثير ، استنادًا إلى معايير الإعداد المسبق ، يمكن لنظام القياس والتحكم تحديد ما إذا كان مؤهلاً ويختارها تلقائيًا بشكل منفصل ؛

◆ خزانة التحكم الكهربائية المستقلة ، العزلة الكاملة للكهرباء القوية والضعيفة لتقليل التداخل ؛

◆ مزودًا بحراس أمان ، ينبثق دبوس الأمان تلقائيًا بعد ارتفاع البندول إلى الوضع المحدد مسبقًا لمنع الحوادث الناجمة عن سقوط البندول عن طريق الخطأ ؛

◆ تم تجهيز الماكينة بأكملها بغطاء وقائي مغلق بالكامل مقسم تمامًا وهيكل زجاجي من سبائك الألومنيوم ، وهو آمن وجميل ؛ تم تجهيزه بمفتاح التحكم في الوصول ، ويمكن تنفيذ التأثير فقط عند إغلاق الباب ، والذي يلعب دور السلامة ؛

5. نظام التحكم في التشغيل ونظام عرض القياس

(1) نظام التحكم في التشغيل:

يتم التحكم في العملية بواسطة Siemens PLC ، ويتم رفع المطرقة من خلال مخفض على مرحلتين وقابض كهرومغناطيسي. أثناء الاختبار ، انقر أولاً على إخراج البندول من خلال واجهة الحواسيب الصغيرة أو شاشة اللمس. يرشد PLC القابض للمشاركة ومحرك التخفيض للبدء ، مما يؤدي إلى قيادة البندول لتدوير عكس اتجاه عقارب الساعة والارتفاع. عندما تصل إلى الزاوية المحددة مسبقًا ، يقوم PLC بتوجيه المحرك إلى التوقف ، والقابض لفك الارتباط ، والبندول للشنق. يمسك جهاز البندول بخطاف البندول ، ويمتد دبوس الأمان تلقائيًا ، جاهزًا للتأثير. عند وضع العينة ، انقر فوق UNPIN أولاً لتراجع دبوس الأمان ، ثم انقر فوق التأثير. يدفع المغناطيس الكهربائي الجر بسرعة الخطاف إلى فك الارتباط ، ويقع البندول بحرية في اتجاه عقارب الساعة للتأثير على العينة.

بعد كسر العينة ، عندما يستخدم البندول الطاقة المتبقية للعودة إلى أعلى نقطة في الاتجاه الأمامي ، يرشد PLC القابض الكهرومغناطيسي للمشاركة والمحرك للبدء ، ثم يقود البندول إلى عكس اتجاه عقارب الساعة. عندما تصل إلى الزاوية المحددة مسبقًا ، يقوم PLC بتوجيه المحرك إلى التوقف والقابض لفك الارتباط. ، يعلق جهاز Hanging Pendulum خطاف البندول ، ويمتد دبوس الأمان تلقائيًا ، والذي يكمل دورة تأثير واحدة وجاهزة للتأثير التالي. بعد اكتمال تأثير العينة ، تنخفض العينة المكسورة على حزام الاسترداد ، ويتم نقل العينات المؤهلة أو غير المؤهلة إلى أجهزة استرداد مختلفة وفقًا لمعايير الإعداد المسبق.

يتمتع النظام بقدرة قوية لمكافحة التداخل ، وتشغيل مستقر ، وآمنة وموثوقة.
